UNS N08800-无锡欧标特种金属材料有限公司

您现在所在位置：首页 > 产品中心 > UNS标准系列

产品中心

高温合金

镍基合金

钴基合金

哈氏合金

GB/T标准系列

UNS标准系列

棒材

板材

管材

- 弯头

特种金属

精密合金

新闻资讯

联系我们

联系人：姚总

手机：18661001118

电话：0510-81018666

邮箱：ydgcjs@126.com

地址：无锡市锡山区东港镇东湖村工业集中区-26

UNS N08800

发布时间：2022-11-08

来源：http://www.obtzjscl.cn/unsbzxl/138.html

在线订购

N08800(NS1101)是一种镍含量相对较低的耐热耐蚀合金,保持了高温强度和抗氧化、渗碳和其他类型的高温腐蚀的最终化学性质，在较高的温度下具有破裂和蠕变强度，同时有抗氧化、渗碳和硫化的性能，因而在要求有较佳的蠕变和破裂特性的高温应用中设定了行业标准。

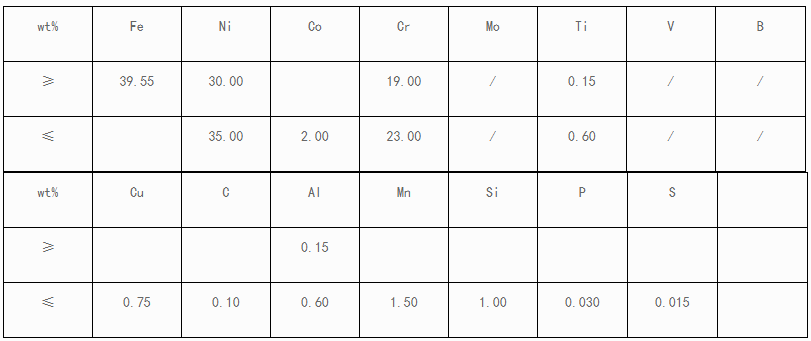

N08800(NS1101)化学成份：

N08800(NS1101)物理特性：密度：7.94 g/cm3 熔点：1357-1385℃

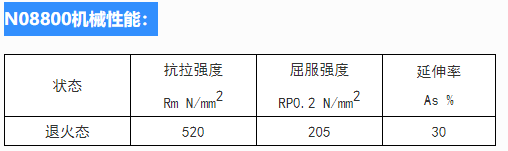

N08800(NS1101)机械性能：

N08800(NS1101)热处理工艺：

由于铬容易被空气、二氧化碳或水蒸气氧化成难熔的氧化物，NS1101(Incoloy 800)在通常的工业退火炉中不能被光亮退火。在严格控制的条件下，该合金可以在干燥、纯氢(露点-58℃或更低的露点，小于0.004%的体积水，小于0.007%的体积空气)中进行光亮退火。

N08800合金一般在箱式炉或陶瓷纤维马弗炉(高温炉)且预备好的还原性气氛中进行退火，通常会在箱式炉里退火。通过在缺乏空气条件下，燃烧低硫天然气可得到令人满意的还原性气氛。它在材料上产生一层薄薄的、附着的、绿黑色薄膜。氧化气氛会产生了比较多且难以去除的黑色鳞片，这些氧化物一般须用大量的研磨才能去除。

具体的退火工艺取决于冷加工程度和材料的横截面。冷加工程度大的合金材料的机械性能仅稍微受低于540℃的温度的影响。

应力释放开始于540℃左右，在870℃温度下1.5小时后基本完成，退火后的软化开始于大约760℃，在980℃温度下10-15分钟内合理完成，温度超过980℃时可能出现明显的晶粒长大。然而满意的退火通常可以在1040℃加热2-5分钟。
